Caractéristiques techniques principales

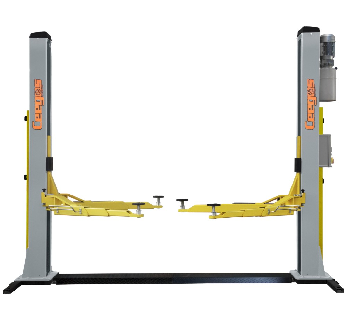

L’élévateur hydraulique à double montant L-208B/L-209B est conçu et fabriqué conformément strictement à la Directive européenne sur les machines et la Directive de Basse Tension. Tenant compte de la sécurité d’utilisation et des performances excellentes, chaque machine subi un test de chargement statique 150% et dynamique 115% avant le départ d’usine. Le coussin de support (minimum 100mm) avec deux bras arrière et trois bras avant pourrait s’appliquer à tous les types de véhicules tels que les utilitaires legers les voitures tout terrain, voitures sport.etc La hauteur de levage max de ce type de machine est de 1900mm, permettant d’offrir aux opérateurs plus d’espace et de faciliter la réparation ou le service. La machine est équipée de tous les dispositifs de sécurité nécessaires. La finition de surface en epoxy assurer une longue duree de vie
les caractéristiques sont comme suits :
Mode de déverrouillage:
Déverrouillage automatique par la vanne électromagnétique
Bras de support:
Bras dissymétrique: deux bras avant et trois bras arrière
Coussin de support inférieur
Bras à insertion avec les adapteurs
Mécanisme de sécurité:
Serrure des bras à dents de verrouillage de 360 degrés, la serrure du bras de support est automatiquement verrouillée lors du levage, et le déverrouillage sera réalisé en cas que le bras de support atteint le sol.
Vérrouillage de sécurité mécanique, il est prévu le verrouillage automatique au cours de levage, et le déverrouillage sera réalisé par la vanne électromagnétique en cas de descente, afin d’assurer autant que possible la sécurité de l’élévateur en charge.
Il est prévu le robinet d’arrêt au fond de chaque cylindre pour éviter la descente ralentie de la machine en cas de rupture du tube d’huile.
La pompe à engrenage est munie du robinet de vidange afin d’éviter la surcharge de la machine
Interrupteur de fin de course supérieur
Câble synchrone
Système de contrôle:
Contrôle de la basse tension 24V
Vous pouvez contrôler l'interrupteur d'alimentation principale sur la boîte de contrôle, le bouton ‘monte’, le bouton 'descente’ et le bouton de verrouillage pour réaliser une opération entièrement automatique.
| Donnees Techniques |
|
|
| Model | L-208B | L-209B |
| Capacité | 3,500kg | 4,000kg |
| Hauteur mini tampons de levage | 100mm | 100mm |
| Hauteur de levage | 1,900mm | 1,900mm |
| Hauteur des colonnes | 2,822mm | 2,822mm |
| Largeur hors tout | 3,384mm | 3,384mm |
| Passage entre colonnes | 2,760mm | 2,760mm |
| Longueur des bras de levage (Long) | 600mm-1,100mm | 600mm-1,100mm |
| Longueur des bras de levage (Court) | 845mm-1,330mm | 845mm-1,330mm |
| Temps de montée | 50s | 50s |
| Temps de descente | 30s | 30s |
| Alimentation électrique | 220v/380v, 50Hz/60Hz 1Ph/3Ph | 220v/380v, 50Hz/60Hz 1Ph/3Ph |
