EQUIPEMENTS POUR LA RENOVATION DES ORGANES DE MOTEUR
1 Les vitesses de rotation et d'alimentation de broche d'aléseuses sont contrôlées par un régulateur à variateur de vitesse pour que les aléseuses puissent avoir une large gamme de vitesse d'opération,les données d'opération de broches sont indiquées sur l'afficheur digital,.
2 Le volant de manœuvre pour l'alimentation de broche est conçu pour la préservation de l'environnement et monté rationnellement sur le transporteur, il est donc pratique pour faire fonctionner la machine.
3 La broche est conçue avec un appareil de centrage rapide ce qui améliore grandement l'efficience de traitement.
4 De plus, la haute précision de l'aléseuse est équipée avec un appareil de mesure de diamètre du trou d'alésage et un contrôle de l'épaisseur de l'appareil d'alésage. Ceci garanti des opérations simples et d'usinage de haute précision.
5 Conçues avec une table de travail longitudinale mobile et une interface homme-machine,
6 Le mouvement de chaque partie de machine est contrôlé par un système PLC, notre aléseuse fine verticale peut donc réaliser un alésage de trou automatique, retour de broche et paramètre de sortie d'alésage, etc.

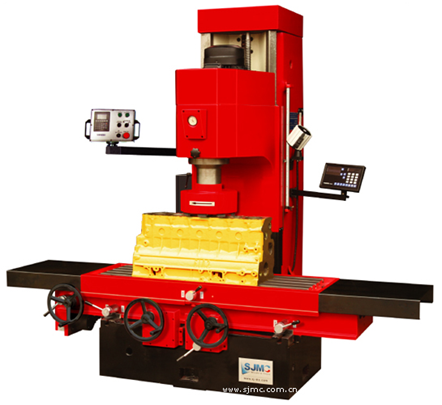

Nom Produit: Aléseuse -Fraiseuse-Rectifieuse Verticale
Model: TXM170A/TXM200A/TXM250A
Description: L’Aléseuse -Fraiseuse-Rectifieuse Verticale
série TXM170A/TXM200A/TXM250A
Offrent une solution idéale pour l’alesage des trous de cylindres moteurs, tracteurs, automobiles, tracteurs lourds, machinerie d'ingénierie, bus de larges tailles et parmi tant d'autres.
L’Aléseuse -Fraiseuse-Rectifieuse de cylindre est aussi applicable pour le traitement et l'usinage d'autres trous de précision
| Modèles |
| TXM170A | TXM200A | TXM250 |
| Diamètre max d'alésage | mm | Φ170 | Φ200 | Φ250 |
| Profondeur max d'alésage | mm | 400 | 500 | 500 |
| Zone d'affûtage | mm | 480 x 1000 |
|
|
| Zone de fraisage | mm | 400 x 1000 |
|
|
| Diamètre max de perçage et alésage | mm | ￠50mm |
|
|
| Vitesse de broche | r/min | 120-1200 |
|
|
| Avance de broche | mm/min | 14-900 |
|
|
| Déplacement rapide de broche | mm/min | 10-700 |
|
|
| Course de broche | mm | 590 |
|
|
| Distance entre broche et table | mm | 20-720 |
|
|
| Distance entre axe de broche et chariot vertical | mm | 375 |
|
|
| Avance longitudinale de la table | mm | 32-1500 |
|
|
| Avance rapide de la table pour la course longitudinale min/ max | mm | 32-1350 |
|
|
| Course longitudinale de la table | mm | 150 |
|
|
| Course transversale de la table | mm | 200 |
|
|
| Dimensions de l'établi (l x L) | mm | 500 x1250 | 500 x1500 | 500 x1500 |
| Moteur principal | mm | 3-5.5 |
|
|
| aléseuse | mm | Ra 1.6 |
|
|
| fraiseuse | mm | Ra 3.2 |
|
|
| affûteuse | mm | Ra 0.8 |
|
|
| Dimension totale (L x l x H) | mm | 2600 x 1630 x 2300 |
| |
| Dimension avec emballage (L x l x H) | mm | 1900 x 2250 x 2280 |
| |
| Poids net/brut | kg | 3300/3600 | 3500/380 | 3500/3800 |
