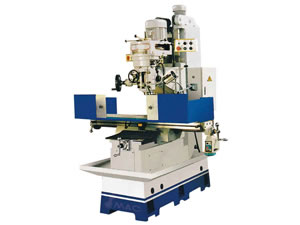

Applications et caractéristiques de la fraiseuse verticale à banc fixe
La tête de fraisage se déplace en haut et en bas le long de la colonne, et la table de travail peut transporter une charge élevée. Ce type de machine-outil peut assurer un usinage de métaux avec une précision de qualité et favorable à des coupes de haute qualité.
Accessoires standard de la fraiseuse verticale à banc fixe
Règle directrice, boite à outil et outillages
Collecteur d'huile, plateau automatique, pompe à huile, pompe d'arrosage
Carter
Dispositif d'éclairage
Accessoires spécifiques de la fraiseuse verticale à banc fixe
Affichage numérique, alimentation automatique, mandrin fraisage, étau de machine
Régulation de vitesse à variable pour la tête de fraisage
Onduleur
Fiche technique de la fraiseuse verticale à banc fixe :
| Items |
| Unit | XS5646 X5646 | XS5646/1 X5646/1 |
| Table (l x L) |
| mm | 460 x 1235 | 460 x 1635 |
| Rainure | Nombre |
| 5 |
|
|
| Largeur | mm | 18 |
|
|
| Distance | mm | 80 |
|
| Course de la table | Longitudinale | mm | 900 | 1000 |
|
| Verticale | mm | 500 |
|
| Course fourreau | Transversale | mm | 700 |
|
| Distance entre broche et table |
| mm | 40 |
|
| Pivotement de tête fraisage |
|
| 360 degré i |
|
| Cône de broche |
|
| ISO40 | ISO50 |
| Vitesse de broche | plage | rpm | 30-2050 |
|
|
| Nombre |
| 27 |
|
| Plage des avances de table et fourreau | Longitudinale | mm/min | 10-1000 |
|
|
| transversale | mm/min | 10-1000 |
|
|
| Verticale | mm/min | 6-640 |
|
| Nombre avances |
|
| Illimité |
|
| Plage avances | Longitudinale | mm/min | 22 002 540 |
|
|
| transversale | mm/min | 22 002 540 |
|
|
| Verticale | mm/min | 14 601 700 |
|
| Moteur brocher | Puissance | KW | 5.5 | 7.5 |
|
| vitesse | rpm | 1440 |
|
| Moteur avance | Torque | Nm | 15 | 30 |
|
| Vitesse | rpm | 1500 |
|
| Moteur avance rapide | Power | KW | 3 |
|
|
| Vitesse | rpm | 1500 |
|
| Résolution de la commande numérique | mm | 0.005 |
| |
| Précision |
| mm | 0.005 |
|
| Réglage flottant de précision |
| mm | 0.01 |
|
| Poids max supporté par table |
| kg | 1000 | 1500 |
| Dimension totale (L x W x H) |
| mm | 2050 x 2200 x 1950 | 2050 x 2600 x 1950 |
| Poids net |
| kg | 3000 | 3200 |
