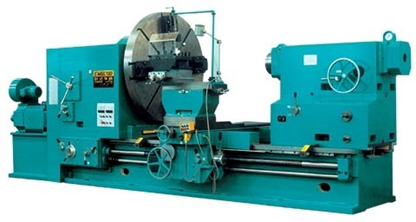

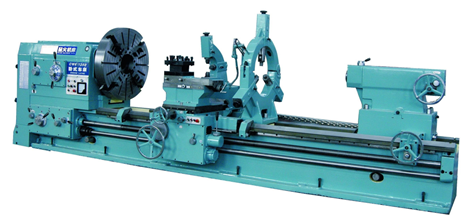

Tour Lourd
Caractéristiques et applications du tour lourd
Doté d'un dispositif de réglage automatique de vitesse, la broche principale fonctionne avec un puissant moteur AC, équipé d'une boite à engrenage de 4 étapes. Excellente performance de couple de serrage. Le rouage du système d'opération est minutieusement contrôlé dans son mécanisme hydraulique, électrique et mécanique. Le chariot est équipé d'un système de course rapide.
Cette gamme de produit comprend plusieurs types de machines avec différentes spécifications pour répondre à tous les besoins en usinage industriel de métaux (cylindre externe, rainure, filetage…).
Elle peut répondre à des travaux de brochage, perçage, tournage axial…pour des pièces uniformes.
Accessoires optionnels du tour lourd
Mandrin: 3 et 4 morsΦ320mm, Φ800mm, Φ1000mm
Lunettes fixes Φ40-Φ350mm, Φ50-Φ470mm, Φ100-Φ520mm
Dispositif de protection de roulement Φ180-Φ520mm
Lunettes à suivre Φ30-Φ120mm
Tête de broche de fraisage ou de meulage
Dispositif de tournage conique
Dispositif de perçage
Accessoires standard du tour lourd
Mandrin : 4 mors Φ800mm
Contre pointes
Unité d'éclairage
Unité d'arrosage
Kit d'outillages
| Types Paramètres basiques |
| CWA6185 CWA6285 | CWA61100 CWA62100 |
| Diamètre maximum sur le banc | Mm(pouce) | 850 (34) | 1030 (41) |
| diam max admissible dans le rompu | Mm(pouce) | 1150 (46) | 1350 (54) |
| Diamètre admissible au dessus de chariot | Mm(pouce) | 520 (21) | 720 (28) |
| Long max de tournage | Mm(pouce) | 1500-16000 (60-640) |
|
| Poids max de pièce à travailler | kg | 4000 |
|
| Largeur du banc | Mm(pouce) | 600 (24) |
|
| Nez de broche | ISO | A2-11 |
|
| Diam de broche devant coussinet | Mm(pouce) | 160 (6.4) |
|
| Alésage de broche | Mm(pouce) | 100 (4) |
|
| Cône de broche |
| Métrique No. 120 |
|
| Nombre de vitesses de broche |
| (manuellement) |
|
| Plage de vitesses de broche | r/min | 5-630 |
|
| Puissance du moteur principal | KW | AC15 | AC18.5 |
| Puissance du moteur course rapide | KW | 1.1 |
|
| Dimension tourelle | mm(pouce) | 32 x 32 (1.3 x 1.3) |
|
| Position d'inclinaison de tourelle |
| ±90° |
|
| Course de tourelle | mm(pouce) | 250 (10) |
|
| Course chariot transversal | mm(pouce) | 600 (24) |
|
| Vitesse de course de tourelle | mm/min | 900 |
|
| Vitesse de course transversale | mm/min | 1800 |
|
| Vitesse de course longitudinale | mm/min | 3640 |
|
| Plage de filetages métriques | mm | 56 1-120 |
|
| Plage de filetages en pouce | T.P.I. | 56 30-1/4" |
|
| Plage de modules à filetage | mm | 56 0.5-60 |
|
| Plage diam vis mère, filetages | D.P. | 56 60-0.5 |
|
| Plage des avances longitudinales | m/rev | 64 0.08-9.6 |
|
| Plage des avances transversales | m/rev | 64 0.04-4.8 |
|
| Tourelle longitudinale et plage des avances | m/rev | 64 0.02-2.4 |
|
| Diamètre de fourreau | mm(pouce) | 120 (4.8)" |
|
| Cône de fourreau |
| Morse No.6 |
|
| Course de fourreau | mm(pouce) | 250 (4.8)" |
|
| Poids du tour par 3m b.c. | kg | 5300 | 5800 |
| Poids additionnel par 1m b.c. | kg | 1000 |
|
| Dimension totale de la machine | mm | 5150 x 1500 x 1500 | 5150 x 1600 x 1600 |
| (L x l x H) |
|
|
|
| Modèles antérieurs |
| CWA6185 CWA6285 | CWA61100 CWA62100 |
