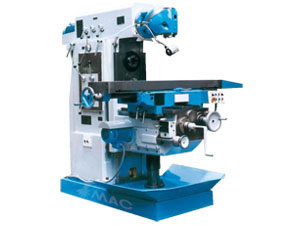

Fraiseuse universelle à tête rotative
Fraiseuse universelle à tête rotative
Application de la fraiseuse universelle à tête rotative
Tour fraiseuse universelle à tête pivotante avec commande numérique est une toute nouvelle machine-outil C'est le modèle rectifié de la machine à broche horizontale et tête de fraisage universelle X613
Elle peut procéder à un usinage avec ses excellentes caractéristiques de rigidité, de larges paramètres, bonne efficacité et exploitation facile.
Glissière à élément roulant est utilisée au niveau des bancs et des vis mères.
La tête de fraisage est orientable pour tout angle de travail. Ce type de machine-outil est favorable pour un travail de surfaçage, forage, et perçage pour divers matériaux. Accessoires optionnels de la fraiseuse universelle à tête rotative Ⅲ Table de travail +0 semelle orientable excepté USM40G & USM40G/1)
| Items |
|
| Unit | X6432A | X6436A | X6440A |
|
|
|
|
| X6432A/1 | X6436A/1 | X6440A/1 |
| Table (l x L) |
|
| mm | 320 x 1400 | 360 x 1400 | 400 x 1400 |
|
|
|
|
| 320 x 1600 | 360 x 1600 | 400 x 1600 |
| Rainures | Nombre |
|
| 3 |
|
|
|
| Largeur |
| mm | 18 |
|
|
|
| Distance |
| mm | 80 |
|
|
| Course de table | Longitudinale (manuelle/électrique) | mm | 900 |
|
| |
|
|
|
|
| 1100 |
|
|
|
| Transversale (manuelle/électrique) | mm | 335 |
|
| |
|
| Verticale (manuelle/électrique) | mm | 475/455 |
|
| |
| Cône de broche horizontale |
|
|
| ISO50 |
|
|
| Cône de broche universelle |
|
|
| ISO50 |
|
|
| Pivotement |
|
|
| 360 |
|
|
| Vitesses de broche | Broche horizontale | r/min | 30-1525 (18 stage) |
| ||
|
| Broche tête fraisage universelle | r/min | 40-1800 (18 stage) |
| ||
| Distance entre banc vertical et centre de la table |
| mm | 220-555 |
|
| |
| Distance entre broche horizontale et surface de la table | mm | 0-475 |
|
| ||
| Distance ajustable entre broche universelle et banc vertical | mm | 210-685 |
|
| ||
| Plage des avances |
| Longitudinale | mm/min | 22-1028 |
|
|
|
|
| Transversale | mm/min | 22-1028 |
|
|
|
|
| Verticale | mm/min | 9-400 |
|
|
| Avances rapides |
| Longitudinale | mm/min | 2350 |
|
|
|
|
| Transversale | mm/min | 2350 |
|
|
|
|
| Verticale | mm/min | 915 |
|
|
| Inclinaison de la table |
|
|
| 45 |
|
|
| Puissance du moteur principal |
|
| KW | 7.5 |
|
|
| Puissance du moteur fourreau |
|
| Nm | 4 |
|
|
| Moteur avances |
|
| KN | 1.5 |
|
|
| Poids max supporté par la table |
|
| kg | 400 |
|
|
| Poids net |
|
| kg | 3500 |
|
|
| Dimension totale (L x W x H) |
|
| cm | 236 x 195 x 210 |
|
|
