Tour vertical numerique
Tour vertical numerique

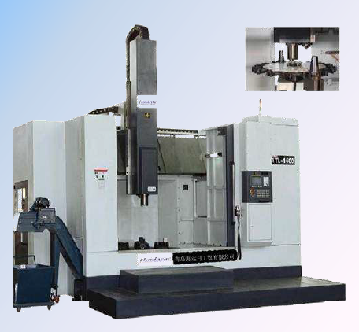

Description du tour vertical double colonne
Cette série de machine fonctionne avec un moteur hydraulique. Elle est favorable pour usinage du pourtour ou alésage da la partie intérieure de pièces cylindriques et coniques. Elle peut biseauter le rebord ou dresser les deux faces d'une pièce.
L'axe principal est motivée par des moteurs de types D.C ou A.C et adopte des glissières de banc C5225E, trempées et rectifiées.
Le système d'avance (Φ6.3-Φ8m) est aussi équipé de moteur A.C. ou D.C.
Les autres accessoires tels que chariot latéral, tête de broche de fraisage ou de perçage, système d'arrosage pour le refroidissement, affichage numérique… sont disponibles sur commande.
Le dispositif pour avance longitudinale automatique peut être installée. Le tour est également capable de forer des trous grâce à un mandrin porte-foret qu'on installe sur la contre-pointe.

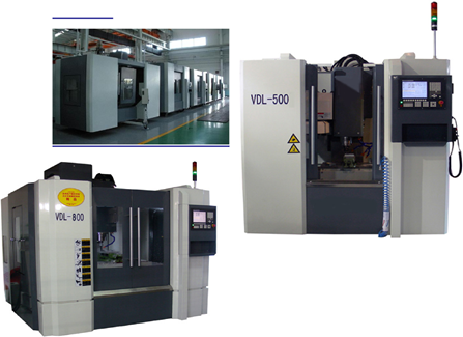

| Spécifications | Unit | VDL500 | VDL600A | VDL800 | VDL1000 |
| Dimension de la Table ( Lx l) | mm | 700x320 | 800x420 | 900x420 | 1120x560 |
| T-rainures (Numbre x largeur xDistance ) (b/t slots ) | mm | 3x14x110 | 3x18x125 | 3x18x125 | 5x18x100 |
| Charge max de la table | kg | 150 | 500 | 500 | 750 |
| Distance du centre de broche a la table | mm | 430 | 511 | 511 | 629 |
| Distance du nez d’axe a la table | mm | 140-520 | 150-670 | 150-670 | 135-735 |
| Course X/Y/Z | mm | 450/350/380 | 600/420/520 | 800/420/520 | 1020/560/600 |
| Type de guide X/Y/Z |
| lineaire | lineaire | lineaire | X/Y: lineaire |
|
|
|
|
|
| Z: box way |
| Vitesse de traverseX/Y/Z | m/min | 30/30/30 | 24/24/20 | 24/24/20 | 24/24/18 |
| Taux d’alimentation | mm/min | 1-10000 | 1-10000 | 1-10000 | 1-10000 |
| Precision de positionnement | mm | 07/07/2007 | 12/12/2012 | 12/12/2012 | 12/12/2012 |
| Repetabilite de Precision de positionnement | mm | 0.016 | X, Z :0.020 | X, Z : 0.020 | X :0.025 |
|
|
|
| Y:0.016 | Y:0.016 | Y/Z:0.020 |
| Puissance servo moteur /Y/Z | Nm | 0.006 | X,Z:0.008 | X,Z: 0.008 | X:0.010 |
|
|
|
| Y:0.006 | Y:0.006 | Y/Z:0.008 |
| Puissance servo moteur Broche | kW | 3.7/5.5 | 7.5/11 | 7.5/11 | 7.5/11 |
| Gamme de vitesse de broche | r/min | 60-10000 | 60-8000 | 60-8000 | 60-8000 |
| Spindle taper |
| #40(7/24 ) | #40(7/24 ) | #40(7/24 ) | #40(7/24 ) |
| Capacite du magasin d’outils |
| 12/Tambours | 16/Tambours | 16/Tambours | 20/Tambours |
|
|
|
| 24/Bras d’ocsillation | 24/Bras d’ocsillation | 24/Bras d’ocsillation |
| Type d’adaptateur d’outils |
| BT40 | BT40 | BT40 | BT40 |
| Poids max d’outils | kg | 6 | 7 | 7 | 7 |
| Long Diametre d’outils Max. | mm | 80/200 | 100/280 | 100/280 | 100/305 |
|
|
| Tambours | Tambours 77/280 Bras d’ocsillation | Tambours | Tambours |
|
|
|
|
| 77/280 | 77/305 |
|
|
|
|
| Bras d’ocsillation | Bras d’ocsillation |
| Temps de changement d’outils(T-T) | sec | 06-08 | 6-8/3.5 | 06-08 | 06-08 |
| Pression air requise | MPa | 0.6 | 0.6 | 0.6 | 0.6 |
| Puissance electrique requise | kW | 15 | 25 | 25 | 25 |
| Dimension Machine (L x l x H ) | mm | 2450x1590x2200 | 2310x2040x 2337 | 2310x2040x2337 | 2530x2820x2500 |
| Poids machine | kg | 2000 | 4800 | 5200 | 7000 |
