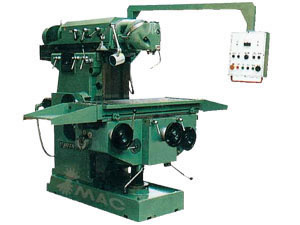

Fraiseuse à cabestan
| Items |
| Unit | XS5646 X5646 | XS5646/1 X5646/1 |
| Table (l x L) |
| mm | 460 x 1235 | 460 x 1635 |
| Rainure | Nombre |
| 5 |
|
|
| Largeur | mm | 18 |
|
|
| Distance | mm | 80 |
|
| Course de la table | Longitudinale | mm | 900 | 1000 |
|
| Verticale | mm | 500 |
|
| Course fourreau | Transversale | mm | 700 |
|
| Distance entre broche et table |
| mm | 40 |
|
| Pivotement de tête fraisage |
|
| 360 degré i |
|
| Cône de broche |
|
| ISO40 | ISO50 |
| Vitesse de broche | plage | rpm | 30-2050 |
|
|
| Nombre |
| 27 |
|
| Plage des avances de table et fourreau | Longitudinale | mm/min | 10-1000 |
|
|
| transversale | mm/min | 10-1000 |
|
|
| Verticale | mm/min | 6-640 |
|
| Nombre avances |
|
| Illimité |
|
| Plage avances | Longitudinale | mm/min | 22 002 540 |
|
|
| transversale | mm/min | 22 002 540 |
|
|
| Verticale | mm/min | 14 601 700 |
|
| Moteur brocher | Puissance | KW | 5.5 | 7.5 |
|
| vitesse | rpm | 1440 |
|
| Moteur avance | Torque | Nm | 15 | 30 |
|
| Vitesse | rpm | 1500 |
|
| Moteur avance rapide | Power | KW | 3 |
|
|
| Vitesse | rpm | 1500 |
|
| Résolution de la commande numérique | mm | 0.005 |
| |
| Précision |
| mm | 0.005 |
|
| Réglage flottant de précision |
| mm | 0.01 |
|
| Poids max supporté par table |
| kg | 1000 | 1500 |
| Dimension totale (L x W x H) |
| mm | 2050 x 2200 x 1950 | 2050 x 2600 x 1950 |
| Poids net |
| kg | 3000 | 3200 |
Application de la fraiseuse à cabestan
Les fraiseuses revolver avec ou sans commande numérique sont des modèles nouvellement développés, basés sur les anciennes fraiseuses à console mobile.
Ce type de machine-outil peut usiner à divers angles de travail grâce à la tête de fraisage potable.
Il est doté d'une bonne capacité d'usinage, une large variété de vitesse de broche, deux manivelles d'opération pour une facilité d'exploitation, système d'avance manuel, dispositif de lubrification automatique, bonne rigidité et bien d'autres spécifications de fiabilité de travail.
Il peut usiner les pourtours ou dresser les deux faces de cylindre….
Il est favorable pour usinage de métaux pour diverses utilisations.
Accessoires optionnels de la fraiseuse à cabestan
Tête à diviser
Table rotative
Etau fixe
Boute à outil
Règle directrice
Accessoires standard de la fraiseuse à cabestan
Mandrin fraisage
Injecteur de lubrifiant
Ouillages
Fiche technique de la fraiseuse à cabestan :
